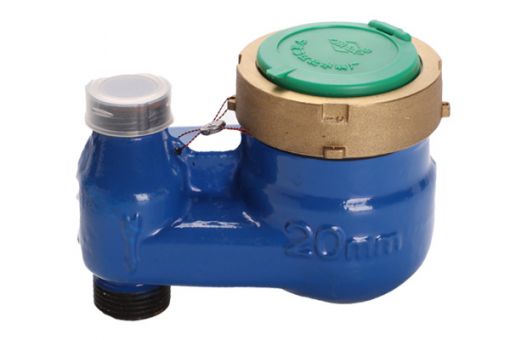

旋翼多流立式水表

產品詳情

一、產品簡介

　　LXSL-15E~25E、LXSLR-15E~25E、LXSLR-15F~25F系列旋翼多流立式水表，用于小型工業企業用水和家庭用水計量。適用于自下而上的立式管道的安裝，非常節省空間。

二、產品特點

　　1. 垂直安裝，可做分表；

　　2. 多流束；

　　3. 計數器有指針C型、干式、濕式字輪與指針組合顯示的E型及液封式F型等可選；

　　4. 高靈敏度；

　　5. 計量等級達到ISO4064 B級或C級(R80/100/125/160)標準；

　　6. 計數器可以是干式，濕式或液封；

　　7. 可適用于冷水≤50℃或熱水≤90℃；

　　8. 水壓≤1MPa或1.6MPa(即10bar或16bar)。

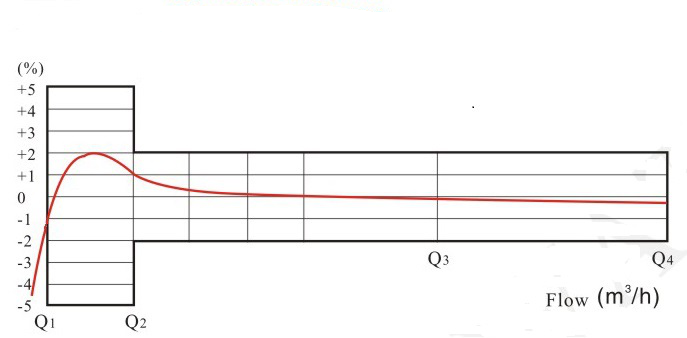

三、 最大允許誤差

　　① 低區(Q?≤Q＜Q?)最大允許誤差為±5%

　　② 高區(Q?≤Q≤Q?)最大允許誤差為±2%(熱水表±3%)

四、外形及規格尺寸

旋翼多流立式水表外形尺寸圖及規格參數表

型號	公稱口徑 DN	長 L	寬 B	高 H	連接螺紋 D	重量 kg
	mm
LXSL-15	15	144	98	100	G?B	1.6
LXSL-20	20	152	98	100	G1B	1.8
LXSL-25	25	164	104	105	G1?B	2.4
